منبع تغذیه سوئیچینگ یا پاور سوئیچینگ یکی از مهم‌ترین اجزای دنیای الکترونیک است که به دلیل بازدهی بالا و ابعاد کوچک، جایگزین مناسبی برای منابع خطی یا همان ترانس سوئیچینگ‌های قدیمی شده است. از آداپتور سوئیچینگ دستگاه‌های روزمره گرفته تا پاور LED و درایو سوئیچینگ‌های صنعتی، این فناوری نقشی اساسی در تامین انرژی ایفا می‌کند. اگر قصد خرید منبع تغذیه سوئیچینگ دارید یا به دنبال درک بهتر عملکرد آن هستید، در ادامه با ما همراه باشید.
منبع تغذیه سوئیچینگ چیست؟
منبع تغذیه سوئیچینگ یا همان پاور سوئیچینگ نوعی مبدل الکترونیکی است که وظیفه دارد ولتاژ و جریان برق ورودی را به سطح مورد نیاز دستگاه‌ها تبدیل کند. تفاوت اصلی آن با منابع خطی یا همان ترانس سوئیچینگ‌های قدیمی، در روش عملکرد است.
در منابع خطی، کاهش ولتاژ با اتلاف انرژی همراه بود، اما در پاورهای سوئیچینگ، این کار با استفاده از کلیدزنی سریع ترانزیستورها انجام می‌شود و همین موضوع باعث افزایش بازدهی و کاهش اندازه و وزن دستگاه می‌گردد.
امروزه انواع مختلفی از منابع تغذیه سوئیچینگ در بازار وجود دارد که هرکدام متناسب با کاربرد خاصی طراحی شده‌اند. برای مثال، آداپتور سوئیچینگ در تجهیزات روزمره مانند لپ‌تاپ و مودم استفاده می‌شود، پاور LED در سیستم‌های روشنایی به کار می‌رود، و درایو سوئیچینگ در صنایع برای کنترل موتورهای الکتریکی کاربرد دارد. همین تنوع باعث شده هنگام خرید منبع تغذیه سوئیچینگ، توجه به نوع مصرف و توان مورد نیاز اهمیت زیادی داشته باشد.

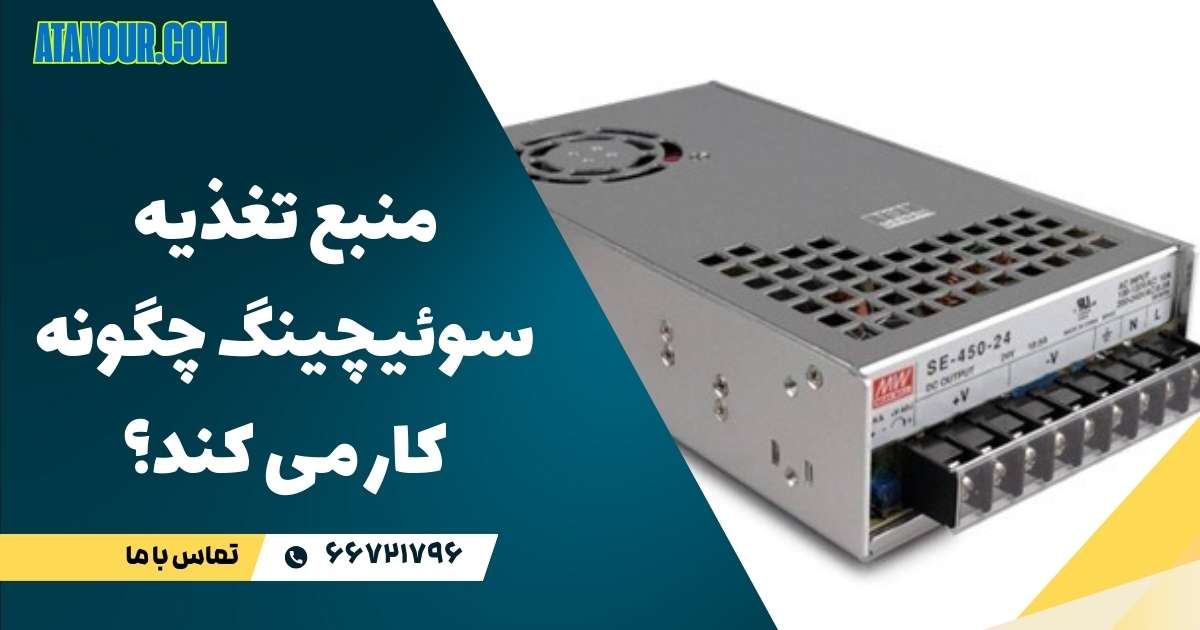

منبع تغذیه سوئیچینگ چگونه کار می‌کند؟
منبع تغذیه سوئیچینگ با استفاده از تکنولوژی کلیدزنی، برق ورودی را به شکل پالس‌های پرسرعت تبدیل کرده و سپس آن را متناسب با نیاز دستگاه‌ها تغییر می‌دهد. این فرآیند باعث می‌شود بازدهی بالا، حجم کم و اتلاف انرژی بسیار پایین حاصل شود. به همین دلیل است که پاور سوئیچینگ امروزه جایگزین مطمئنی برای منابع خطی یا همان ترانس سوئیچینگ‌های قدیمی به شمار می‌آید.
کارکرد این منابع بسته به نوع استفاده متفاوت است. به عنوان مثال، آداپتور سوئیچینگ برای لپ‌تاپ و تجهیزات کوچک، پاور LED برای سیستم‌های روشنایی و افزایش طول عمر چراغ‌ها، و درایو سوئیچینگ در صنایع برای کنترل موتورهای الکتریکی کاربرد دارد. اگر قصد خرید منبع تغذیه سوئیچینگ متناسب با پروژه یا تجهیزات خود را دارید، در آتانور می‌توانید انواع مدل‌های استاندارد و باکیفیت را مشاهده و انتخاب کنید.
ساختار و اجزای منبع تغذیه سوئیچینگ
یک منبع تغذیه سوئیچینگ از چند بخش اصلی تشکیل شده که هرکدام وظیفه خاصی در تبدیل و تنظیم انرژی دارند. برخلاف ترانس سوئیچینگ‌های سنتی که تنها وظیفه کاهش یا افزایش ولتاژ را بر عهده داشتند، پاورهای سوئیچینگ با ترکیب چند مدار الکترونیکی پیشرفته، انرژی ورودی را به شکلی هوشمندانه مدیریت می‌کنند.
- یکسوساز:
اولین مرحله در یک منبع تغذیه سوئیچینگ، یکسوسازی برق شهری است. برق شهری به‌صورت متناوب (AC) وارد دستگاه می‌شود، اما اغلب تجهیزات الکترونیکی برای کارکرد خود به برق مستقیم (DC) نیاز دارند. یکسوساز این وظیفه را بر عهده دارد و جریان متناوب را به جریان مستقیم تبدیل می‌کند. اگر این بخش به‌درستی عمل نکند، منبع تغذیه نمی‌تواند ولتاژ پایدار و مناسبی برای مصرف‌کننده فراهم کند. - فیلتر ورودی:
پس از یکسوسازی، جریان خروجی همچنان دارای نویز و تداخل الکترومغناطیسی است. فیلتر ورودی با استفاده از خازن‌ها و سلف‌ها، این نویزها را حذف می‌کند و از ایجاد اختلال در عملکرد سایر وسایل الکترونیکی جلوگیری می‌نماید. وجود فیلتر ورودی به‌ویژه در آداپتورهای سوئیچینگ لپ‌تاپ و تجهیزات شبکه اهمیت زیادی دارد، زیرا باعث می‌شود دستگاه‌ها عملکرد پایدار و بی‌نقصی داشته باشند. - ترانزیستورهای سوئیچینگ:
می‌توان گفت قلب تپنده یک پاور سوئیچینگ همین بخش است. ترانزیستورها با سرعت بسیار بالا (معمولاً چندین کیلوهرتز تا مگاهرتز) عمل کلیدزنی را انجام می‌دهند. این کلیدزنی باعث می‌شود انرژی به شکل پالس‌های کوتاه و پرسرعت عبور کند. همین ویژگی است که بازدهی منابع تغذیه سوئیچینگ را بسیار بیشتر از منابع خطی یا همان ترانس سوئیچینگ‌های قدیمی کرده است.
- ترانسفورماتور فرکانس بالا:
برخلاف ترانس‌های بزرگ و سنگین قدیمی، در منابع سوئیچینگ از ترانسفورماتورهای فرکانس بالا استفاده می‌شود. این ترانس‌ها می‌توانند در ابعاد بسیار کوچک، ولتاژ را بر اساس نیاز خروجی تغییر دهند. به همین دلیل است که پاور LEDها یا آداپتورهای سوئیچینگ، در حالی که اندازه بسیار کوچکی دارند، توانایی تامین انرژی پایدار را دارند. - مدارهای یکسوساز و فیلتر خروجی:
پس از عبور جریان از ترانسفورماتور، سیگنال خروجی همچنان پالسی و ناپایدار است. در این مرحله، مدارهای یکسوساز خروجی همراه با خازن‌ها و فیلترها وارد عمل می‌شوند تا ولتاژ صاف و پایدار DC تولید کنند. این ولتاژ همان چیزی است که در نهایت به دستگاه متصل می‌شود. برای مثال در یک آداپتور سوئیچینگ موبایل یا یک پاور LED، این قسمت تعیین می‌کند که دستگاه بدون نوسان و با حداکثر عمر مفید کار کند. - مدارهای حفاظتی:
برای جلوگیری از آسیب دیدن تجهیزات یا خود منبع تغذیه، مدارهای حفاظتی نقش بسیار مهمی دارند. این مدارها در شرایطی مثل اتصال کوتاه، اضافه‌بار یا افزایش بیش از حد ولتاژ به‌سرعت وارد عمل می‌شوند و جریان را قطع یا محدود می‌کنند. در درایو سوئیچینگ‌های صنعتی که به موتورهای الکتریکی بزرگ متصل هستند، وجود این بخش حیاتی است زیرا از خسارت‌های سنگین و توقف تولید جلوگیری می‌کند.
این ترکیب باعث می‌شود یک پاور سوئیچینگ علاوه بر بازدهی بالا، طول عمر زیادی داشته باشد و انرژی را به شکلی دقیق و مطمئن در اختیار مصرف‌کننده قرار دهد. به همین دلیل، شناخت این اجزا هنگام خرید منبع تغذیه سوئیچینگ اهمیت زیادی دارد؛ چرا که کیفیت هر بخش، مستقیماً روی کارایی نهایی دستگاه تأثیر می‌گذارد.
مزایا و معایب استفاده از منبع تغذیه سوئیچینگ
یکی از مهم‌ترین مزایای منبع تغذیه سوئیچینگ، بازدهی بالای آن است. به دلیل استفاده از فناوری کلیدزنی سریع، انرژی کمتری به صورت گرما هدر می‌رود و این موضوع باعث کاهش مصرف برق و افزایش طول عمر دستگاه می‌شود. علاوه بر این، پاور سوئیچینگ‌ها در مقایسه با منابع خطی یا همان ترانس سوئیچینگ‌های قدیمی، ابعاد کوچکتر و وزن بسیار کمتری دارند.
همین ویژگی باعث شده که در محصولاتی مانند آداپتور سوئیچینگ لپ‌تاپ یا پاور LED برای سیستم‌های روشنایی، انتخاب اول طراحان باشند. تنوع بالا در مدل‌ها و قابلیت طراحی برای شرایط مختلف صنعتی و خانگی نیز از دیگر مزایای این منابع است.
با این حال، استفاده از منبع تغذیه سوئیچینگ بدون محدودیت هم نیست. یکی از معایب این منابع، تولید نویز الکترومغناطیسی به دلیل کلیدزنی با فرکانس بالا است که در صورت طراحی ضعیف می‌تواند روی سایر تجهیزات تأثیر منفی بگذارد. همچنین تعمیر و عیب‌یابی آن‌ها نسبت به منابع خطی پیچیده‌تر است و نیاز به تخصص بیشتری دارد.
در کاربردهای صنعتی، یک درایو سوئیچینگ با کیفیت پایین می‌تواند علاوه بر کاهش راندمان، حتی به موتورهای الکتریکی آسیب برساند. بنابراین هنگام خرید منبع تغذیه سوئیچینگ باید به کیفیت طراحی و وجود مدارهای حفاظتی توجه ویژه‌ای داشت تا مزایای این فناوری به بهترین شکل در اختیار شما قرار گیرد.
انواع منابع تغذیه سوئیچینگ
منابع تغذیه سوئیچینگ در مدل‌های متنوعی تولید می‌شوند و هرکدام متناسب با شرایط و نیاز خاصی کاربرد دارند. شناخت این انواع کمک می‌کند هنگام خرید منبع تغذیه سوئیچینگ، انتخابی مطمئن‌تر و مقرون‌به‌صرفه داشته باشید. در ادامه با رایج‌ترین انواع پاور سوئیچینگ آشنا می‌شویم:
- منابع AC به DC:
این نوع پرکاربردترین دسته از منابع تغذیه سوئیچینگ است. وظیفه اصلی آن‌ها تبدیل برق شهری (AC) به جریان مستقیم (DC) پایدار است. از آداپتور سوئیچینگ لپ‌تاپ گرفته تا شارژرهای صنعتی و منابع تغذیه تجهیزات الکترونیکی، همگی نمونه‌هایی از این گروه محسوب می‌شوند. مزیت اصلی آن‌ها بازدهی بالا، حجم کوچک و توانایی تأمین ولتاژ ثابت برای دستگاه‌های حساس است. - منابع DC به DC:
این منابع برای تغییر سطح ولتاژ در سیستم‌هایی که از برق مستقیم تغذیه می‌شوند طراحی شده‌اند. در تجهیزات مخابراتی، سیستم‌های خودروهای برقی و مدارهای صنعتی به‌طور گسترده به کار می‌روند. مثلاً اگر یک مدار نیاز به ولتاژ 5 ولت داشته باشد، اما منبع اصلی 12 ولت باشد، یک منبع DC به DC سوئیچینگ به‌راحتی این تبدیل را با حداقل تلفات انجام می‌دهد. - منابع DC به AC (اینورتر):
این مدل‌ها وظیفه تبدیل برق مستقیم (DC) به برق متناوب (AC) را بر عهده دارند. بیشترین استفاده آن‌ها در سیستم‌های برق اضطراری (UPS) و همچنین تجهیزات انرژی خورشیدی است. مزیت بزرگ اینورترها، توانایی تامین برق پایدار برای دستگاه‌هایی است که فقط با برق AC کار می‌کنند. - منابع AC به AC:
این دسته کمتر شناخته شده‌اند اما در کاربردهایی که نیاز به تغییر فرکانس یا تثبیت ولتاژ متناوب وجود دارد، نقش مهمی ایفا می‌کنند. برای مثال در برخی تجهیزات پزشکی یا ماشین‌آلات خاص که به فرکانس متفاوتی از برق شهری نیاز دارند، از این منابع استفاده می‌شود. - پاور LED:
یکی از کاربردی‌ترین انواع پاور سوئیچینگ است که به‌طور ویژه برای سیستم‌های روشنایی LED طراحی شده است. پاور LED وظیفه دارد جریان خروجی ثابت را فراهم کند تا چراغ‌های LED بدون نوسان و با بیشترین طول عمر کار کنند. استفاده از پاور نامناسب برای LEDها باعث کاهش شدت نور و کوتاه شدن عمر آن‌ها می‌شود، به همین دلیل انتخاب درست در این بخش اهمیت زیادی دارد. - درایو سوئیچینگ:
این نوع منبع تغذیه در صنایع و کارگاه‌ها بسیار پرکاربرد است. وظیفه اصلی آن کنترل سرعت و گشتاور موتورهای الکتریکی است. درایو سوئیچینگ با تبدیل و تنظیم ولتاژ و فرکانس، امکان راه‌اندازی نرم، کاهش مصرف انرژی و افزایش طول عمر موتور را فراهم می‌کند. به همین دلیل در صنایع فولاد، خودروسازی، آسانسور و تجهیزات سنگین بسیار مورد استفاده قرار می‌گیرد.
کاربردهای منبع تغذیه سوئیچینگ
امروزه منبع تغذیه سوئیچینگ به دلیل بازدهی بالا، حجم کوچک و وزن کم، کاربرد فراوانی در زندگی روزمره و صنایع پیدا کرده است. در محصولات خانگی، از آداپتور سوئیچینگ لپ‌تاپ و شارژرهای موبایل گرفته تا پاور LED روشنایی و تجهیزات امتحانگاهی، این فناوری جایگزین منابع سنتی خطی یا ترانس سوئیچینگ شده است. به‌طور مثال، طبق ویکی‌پدیا، منبع تغذیه سوئیچینگ در رایانه‌های مدرن به‌عنوان واحد PSU استفاده می‌شود و جایگزینی موفق برای منابع خطی به‌شمار می‌رود، چرا که مزایایی چون اندازه‌ی کوچکتر، هزینه کمتر و بهره‌وری انرژی بهتری ارائه می‌دهد.
در سطح صنعتی، درایو سوئیچینگ‌ها برای کنترل دقیق موتورهای الکتریکی در صنایع خودرو، آسانسور، و کارخانه‌ها به‌کار می‌روند. همچنین در تجهیزات مخابراتی، پزشکی و اتوماسیون، استفاده از پاور سوئیچینگ برای تأمین ولتاژ پایدار ضروری است. با توجه به این گستردگی کاربرد، هنگام خرید منبع تغذیه سوئیچینگ، دقت به نوع مصرف و نیاز کارکردی دستگاه بسیار اهمیت دارد، چرا که انتخاب سهل‌انگارانه می‌تواند به عملکرد نامناسب یا آسیب ناخواسته منجر شود.
نکات مهم در انتخاب سوئیچینگ
انتخاب یک منبع تغذیه سوئیچینگ مناسب، تنها به توان خروجی آن محدود نمی‌شود. مواردی مثل ولتاژ ورودی و خروجی، بازدهی انرژی، کیفیت قطعات داخلی و وجود مدارهای حفاظتی نقش تعیین‌کننده‌ای در کارایی دستگاه دارند. برای نمونه، اگر قصد استفاده از پاور LED در پروژه‌های روشنایی دارید، جریان خروجی باید پایدار و دقیق باشد تا عمر چراغ‌ها کاهش پیدا نکند. همچنین در کاربردهای صنعتی، کیفیت درایو سوئیچینگ و توانایی آن در تحمل شرایط سخت بسیار اهمیت دارد. در همین راستا، آشنایی با جزئیات فنی در مقالاتی مثل پروفیل لاین نوری می‌تواند دید بهتری نسبت به انتخاب منبع مناسب در سیستم‌های روشنایی به شما بدهد.
از طرفی، هنگام خرید منبع تغذیه سوئیچینگ باید به عواملی مانند گواهینامه‌های ایمنی، امکانات حفاظتی (مانند محافظت در برابر اتصال کوتاه و اضافه‌بار) و همین‌طور ابعاد و وزن دستگاه توجه داشت. در وسایلی مثل آداپتور سوئیچینگ لپ‌تاپ یا تجهیزات مخابراتی، حجم کوچک و بازدهی بالا اهمیت بیشتری دارد، در حالی که در صنایع بزرگ، طول عمر و پایداری دستگاه اولویت اصلی است. حتی در مواردی که تنها به یک ترانس سوئیچینگ ساده برای تبدیل ولتاژ نیاز دارید، بررسی این نکات کلیدی می‌تواند از هزینه‌های اضافی و خرابی‌های زودهنگام جلوگیری کند.
روش‌های تست و عیب‌یابی منبع تغذیه سوئیچینگ
تست و بررسی سلامت یک منبع تغذیه سوئیچینگ معمولا از طریق اندازه‌گیری ولتاژ خروجی آغاز می‌شود. استفاده از مولتی‌متر یا اسیلوسکوپ کمک می‌کند تا ولتاژ خروجی با مقدار اسمی مقایسه شده و نوسانات احتمالی بررسی شوند. در دستگاه‌هایی مثل پاور LED یا آداپتور سوئیچینگ که به خروجی پایدار نیاز دارند، کوچک‌ترین انحراف در ولتاژ می‌تواند عملکرد کل سیستم را مختل کند. همچنین تست بار (Load Test) روشی رایج برای اطمینان از توانایی پاور در تأمین جریان موردنیاز است؛ به‌خصوص در پروژه‌هایی که مصرف انرژی بالایی دارند.
در مرحله عیب‌یابی، توجه به بخش‌هایی مانند ترانس سوئیچینگ، ترانزیستورهای قدرت و مدارهای حفاظتی اهمیت زیادی دارد. خرابی در این اجزا می‌تواند به شکل روشن نشدن دستگاه، افت راندمان یا تولید نویز شدید خود را نشان دهد. در صنایع، استفاده از درایو سوئیچینگ معیوب نه‌تنها باعث اختلال در کار موتورهای الکتریکی می‌شود، بلکه ممکن است هزینه‌های زیادی بابت تعمیرات ایجاد کند. به همین دلیل توصیه می‌شود پیش از خرید منبع تغذیه سوئیچینگ، به سراغ برندهای معتبر بروید و در صورت بروز مشکل، تست و عیب‌یابی را تنها افراد متخصص انجام دهند تا از آسیب‌های بیشتر جلوگیری شود.
